JutulDarcy.jl - reservoir simulation and porous media flow in Julia
Documentation for JutulDarcy.jl. The documentation is currently limited to docstrings and a series of examples. The examples are sorted by complexity. We suggest you start with Gravity segregation example.
JutulDarcy builds upon the general features found in Jutul.jl. You may also find it useful to look at the Jutul.jl documentation.
Package docstring
JutulDarcy.JutulDarcy
— ModuleReservoir simulation in Julia
JutulDarcy.jl: Darcy-scale and subsurface flow (CO2 sequestration, gas/H2 storage, oil/gas fields) using Jutul.jl developed by the Applied Computational Science group at SINTEF Digital.
Key features
JutulDarcy is a general purpose porous media simulator with high performance written in Julia. It is fully differentiable with respect to forces and discretization parameters.
Physical systems
- Immiscible multi-phase flow
- Black-oil type models with support for both dissolved vapor (Rs) and vaporized liquid (Rv)
- Equation-of-state compositional flow with up to three phases and any number of components
All solvers can incorporate general multisegment wells with rigorous mass balance, friction pressure loss, complex well limits and time-dependent controls.
Architecture
- Written in pure Julia, with automatic differentiation and dynamic sparsity detection
- Support for sensitivities with respect to any model parameters using the adjoint method
- High performance assembly and linear solvers, with support for two-stage CPR BILU(0)-CPR Krylov solvers
- MPI support with domain decomposition and BoomerAMG-CPR solver with automatic METIS partitioning
Input/output and workflow tools
- Unstructured grids and complex cases input from the Matlab Reservoir Simulation Toolbox (MRST) using the
jutul
module - Experimental support for reading in and running .DATA files with corner point grids

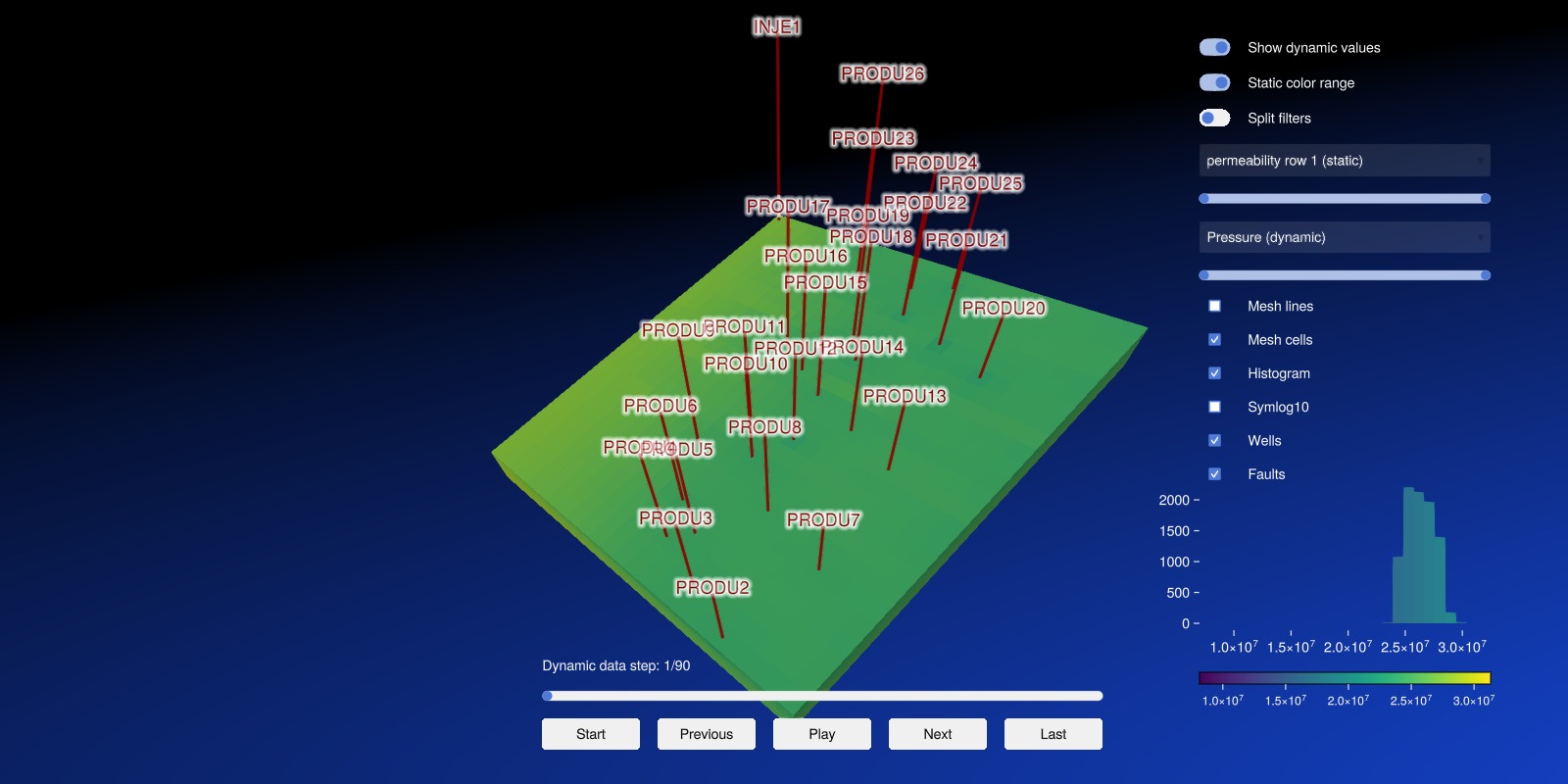

- 3D visualization of grids and wells by loading a Makie.jl backend (requires Julia 1.9,
GLMakie

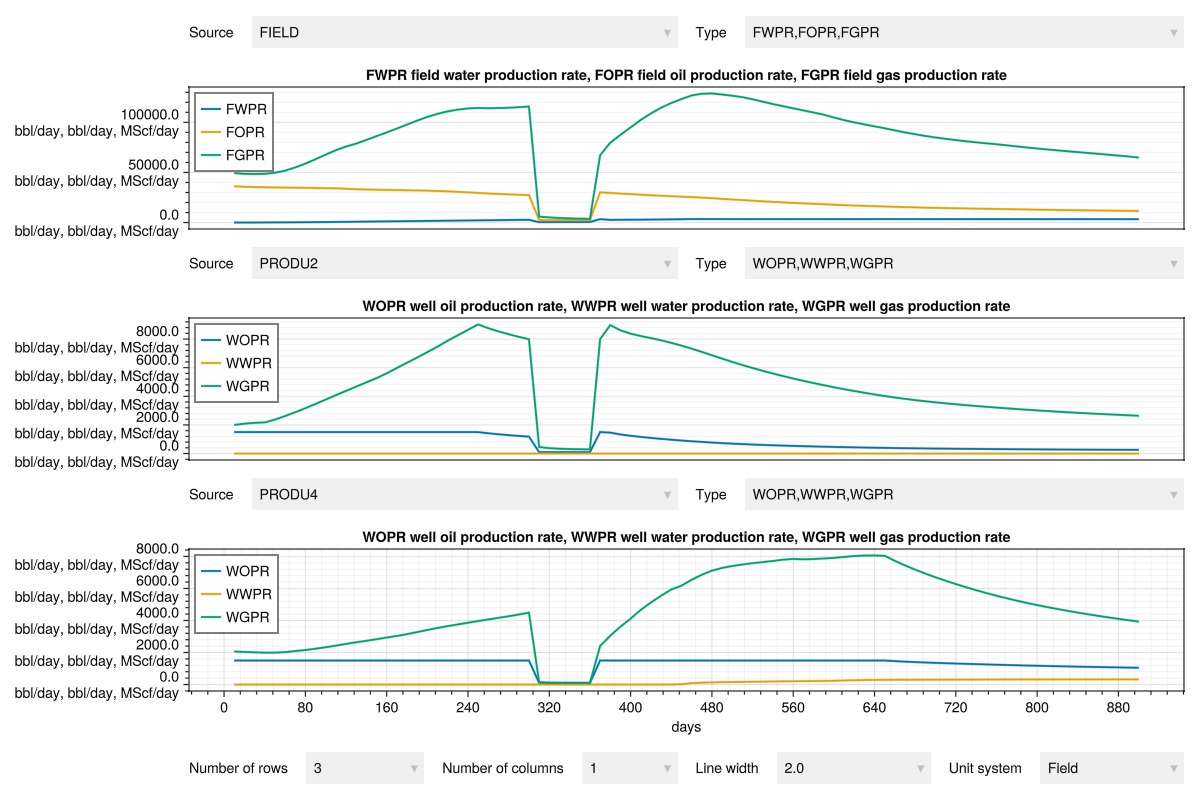

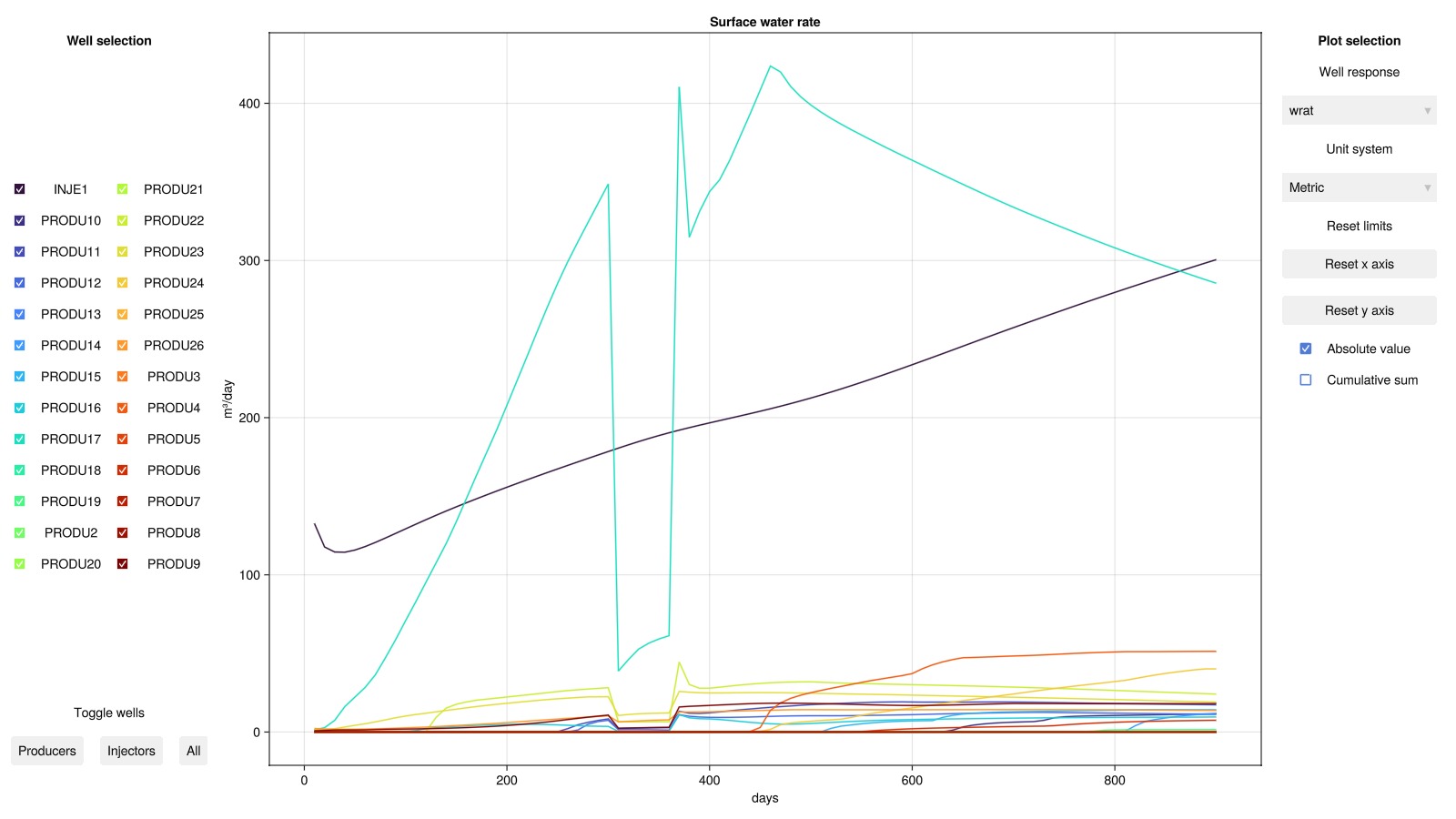

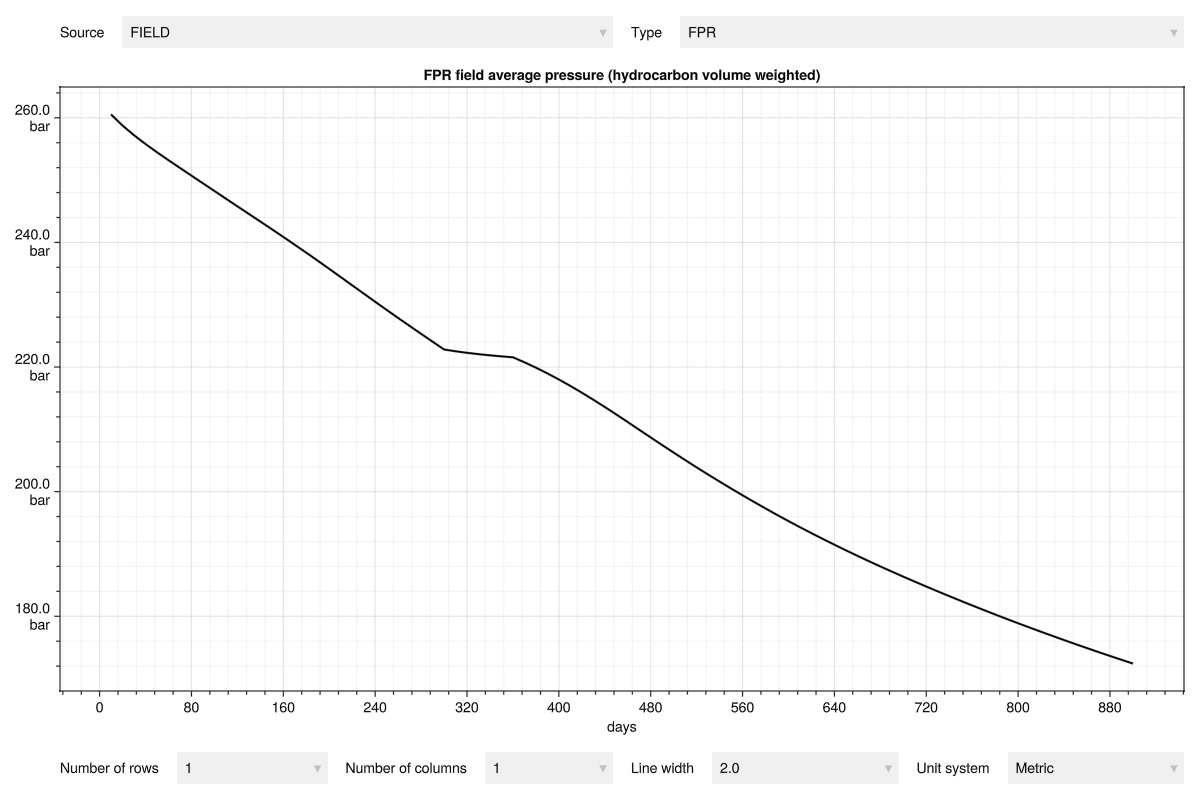

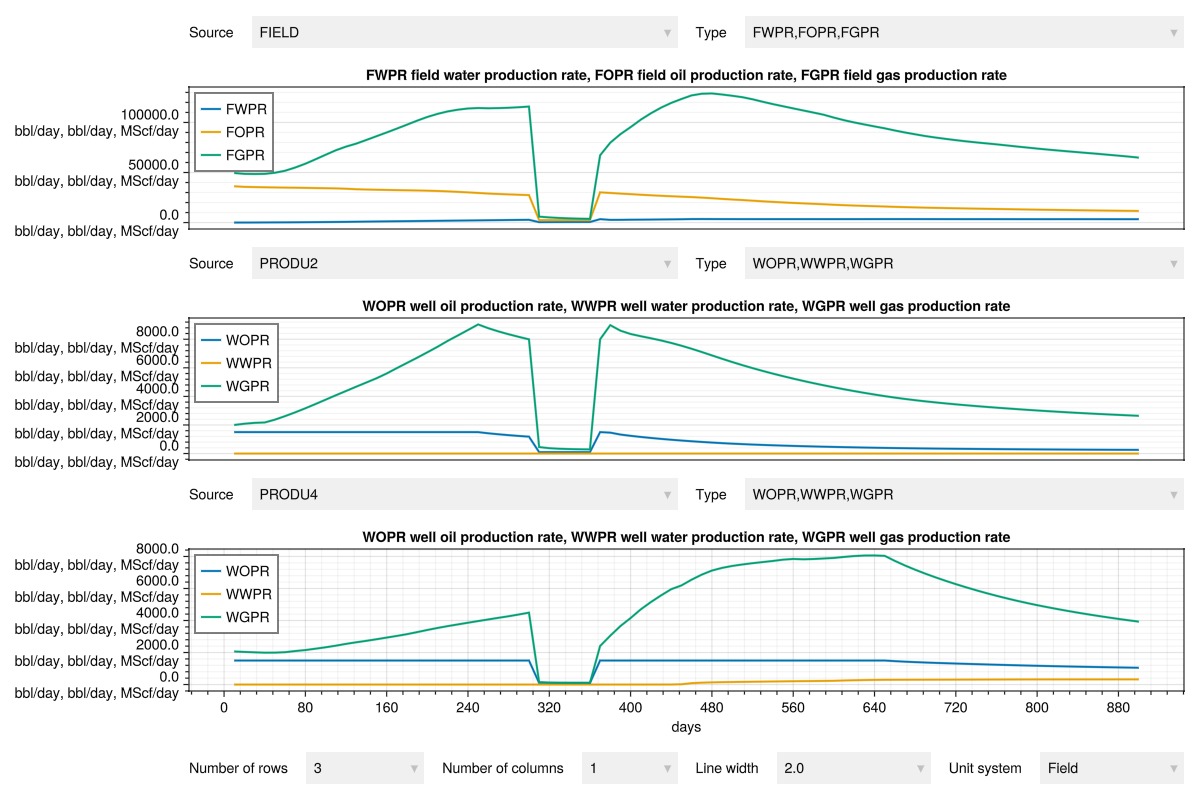

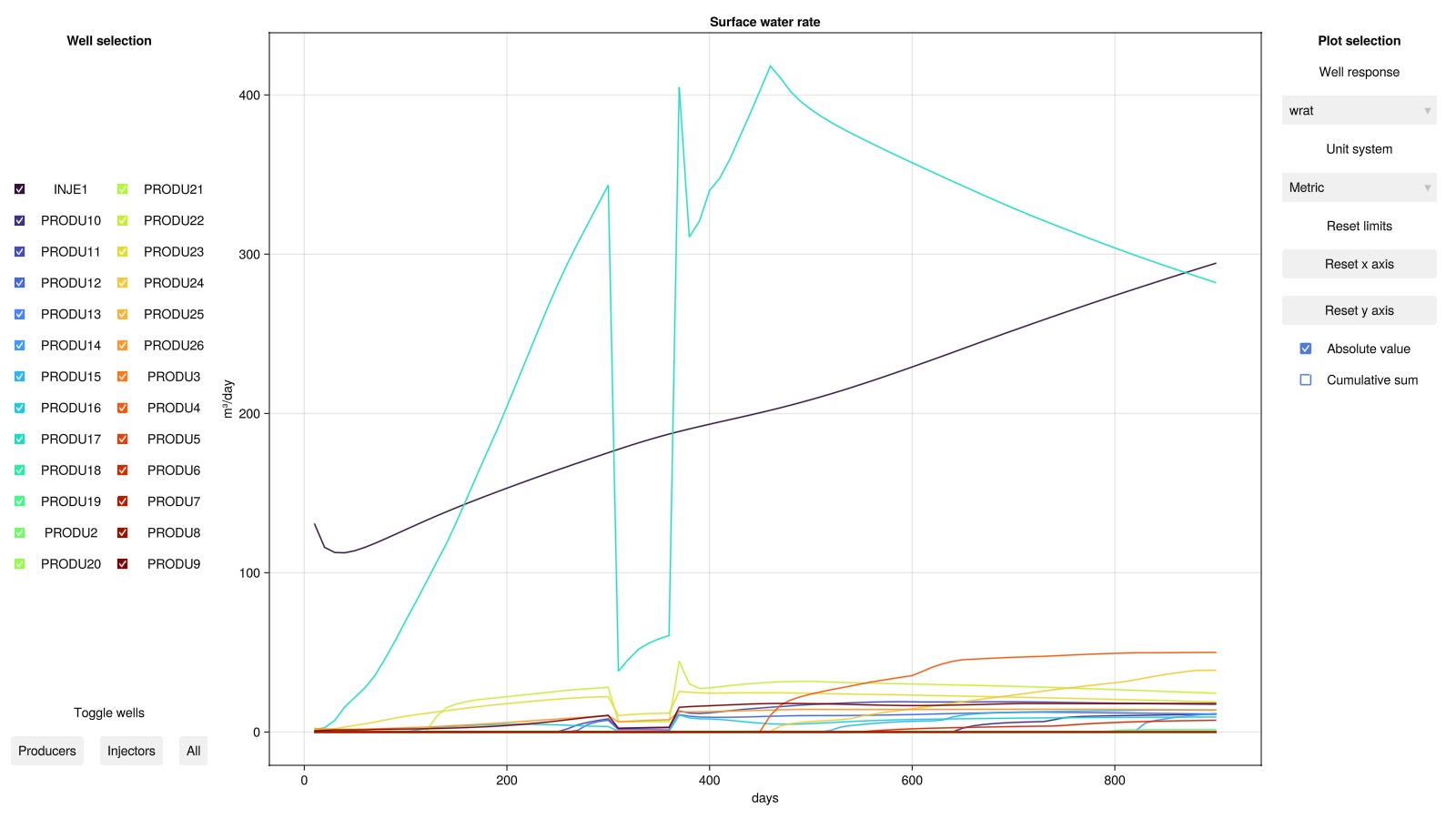

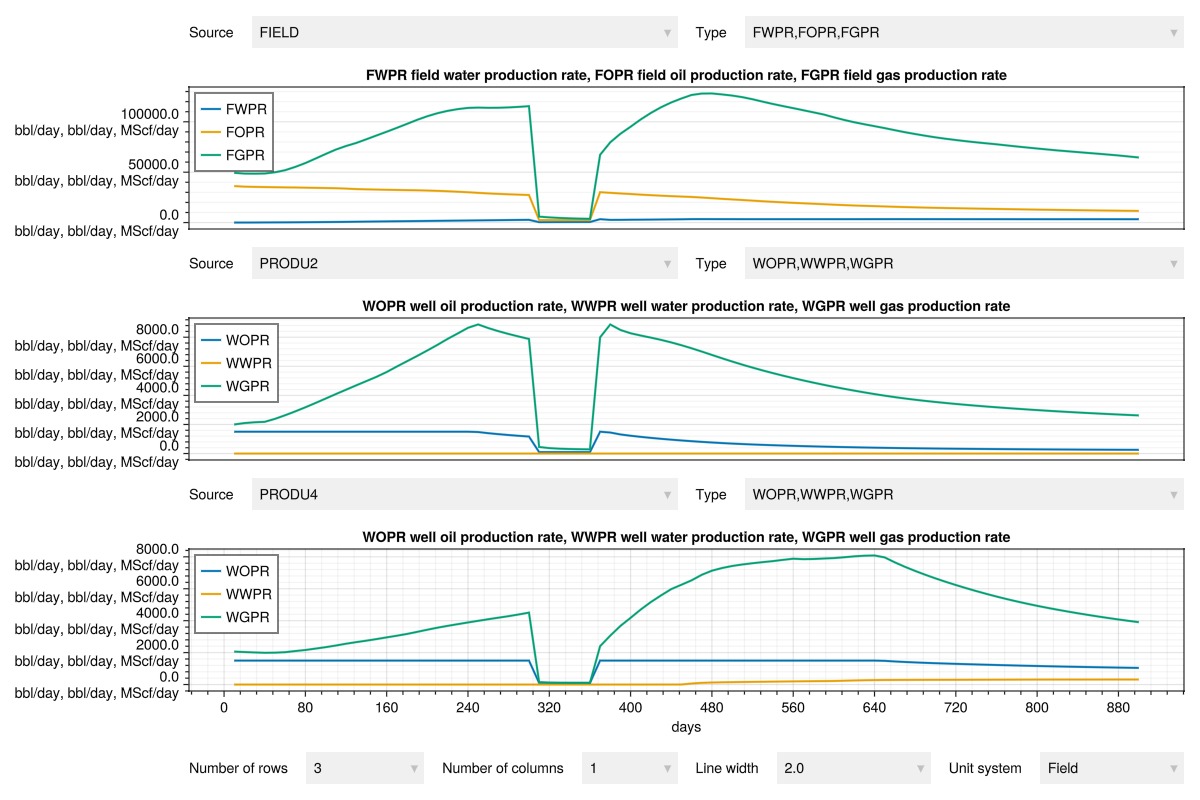

for interactivity) - Interactive plotting of well curves
The compositional simulator has been matched against commercial offerings, AD-GPRS and MRST. The blackoil simulator has been validated on the standard SPE benchmarks (SPE1, SPE9, ...).
Example run times on benchmarks
Name | Cells | Report steps | Preconditioner | Time [s] |
---|---|---|---|---|
SPE1CASE2 | 300 | 120 | block-ILU(0) | 0.30 |
SPE9 | 9000 | 35 | block-ILU(0) | 3.41 |
Egg | 18553 | 123 | CPR-block-ILU(0) | 8.60 |
Simulated with default julia
, no threads. Runtime with single-threaded HYPRE on the full SPE10 model 2 model is about 20 minutes with default settings and strict mass-balance tolerances and less than 4 minutes for realization 1 of the OLYMPUS optimization benchmark challenge.
A few of the packages used by Jutul and JutulDarcy
Jutul builds upon many of the excellent packages in the Julia ecosystem. Here are a few of them, and what they are used for:
- ForwardDiff.jl implements the Dual number class used throughout the code
- SparsityTracing.jl provides sparsity detection inside Jutul
- Krylov.jl provides the iterative linear solvers
- ILUZero.jl for ILU(0) preconditioners
- AlgebraicMultigrid.jl for AMG preconditioners
- HYPRE.jl for robust AMG preconditioners with MPI support
- PartitionedArrays.jl for MPI assembly and linear solve
- Tullio.jl for automatically optimized loops and Polyester.jl for lightweight threads
- TimerOutputs.jl and ProgressMeter.jl gives nice output to terminal
- Makie.jl is used for the visualization features
- MultiComponentFlash.jl provides many of the compositional features
...and many more, both directly in the Project.toml file and indirectly!
Getting started
Install Julia and add the package to your environment of choice:
using Pkg
Pkg.add("CairoMakie")
Pkg.add("Jutul")
Pkg.add("JutulDarcy")
You can then run any of the examples in the examples
directory by including them.
Additional examples and further reading
The documentation is still work in progress, but contains a fair bit of useful information. In addition, see the examples folder for more information. Some functionality is also demonstrated in the tests.
Internals and undocumented functions are subject to change at this time. However, the main interface for the reservoir simulator itself seen in the examples should be fairly stable.
